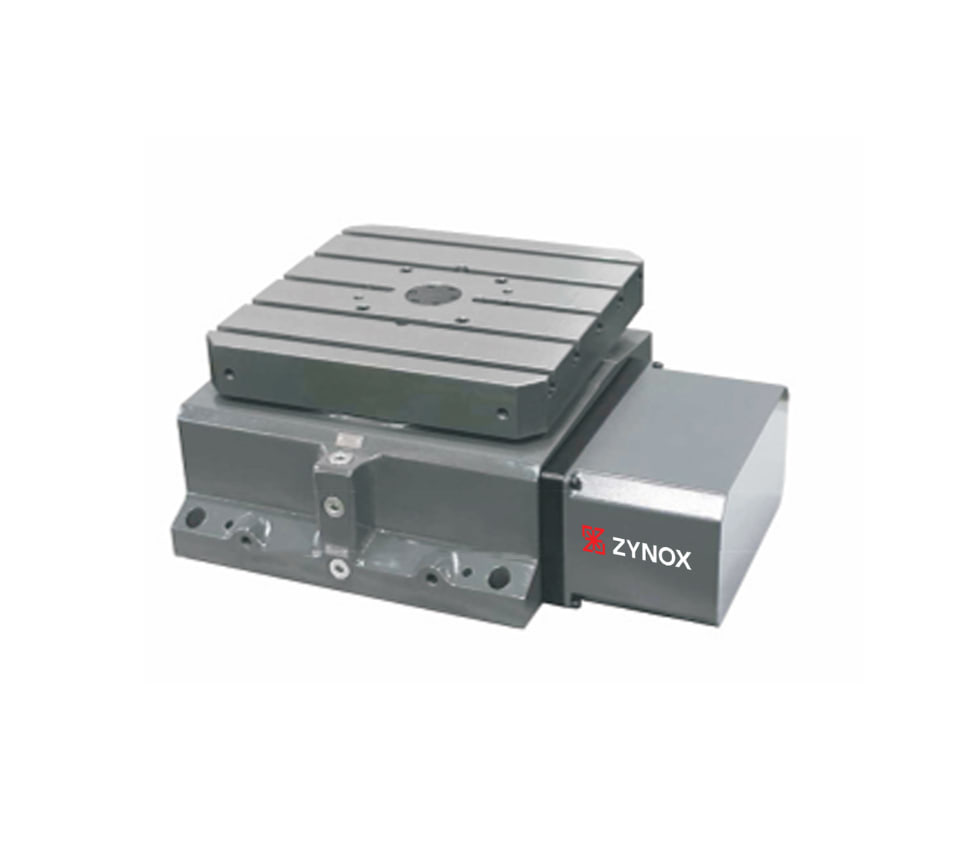

Horizontal Rotary Table (Z-H500)
Roterende Tafels

Horizontal Rotary Table (Z-H500)

Prijs op aanvraag. Vraag vrijblijvend een offerte aan voor prijs, specificaties en levertijd. U krijgt binnen één werkdag reactie.

Offerte aanvragen Bel een expert Brochure (PDF)
  • CE-gecertificeerd
  • 35+ jaar ervaring
  • Service en onderhoud in heel Nederland
  • Operatortraining beschikbaar

Specificaties

 Specifications

  • Table Diameter: 500 mm
  • Allowable Workpiece Load: 600 kg
  • Plate Height: 305 mm
  • Min. Increment: 0.001°
  • T-Slot Width: 18H7 mm
  • Indexing Precision: ±15 arc.sec.
  • Repeatability: ±4 arc.sec.
  • Speed Reduction Ratio: 1/90
  • Rated/Max. Speed: 22.2 rpm
  • Diameter of Table Central Hole: Ø100H7 mm
  • Net Weight (servo motor excluded): 430 kg
  • Strength of Roller Gear Cam: 2650 N.m
  • Clamping System (Hydraulic): 4.5±0.5 Mpa
  • Clamping Torque: 2650 N.m
